【NJP-3系列全自動膠囊充填機產品性能】

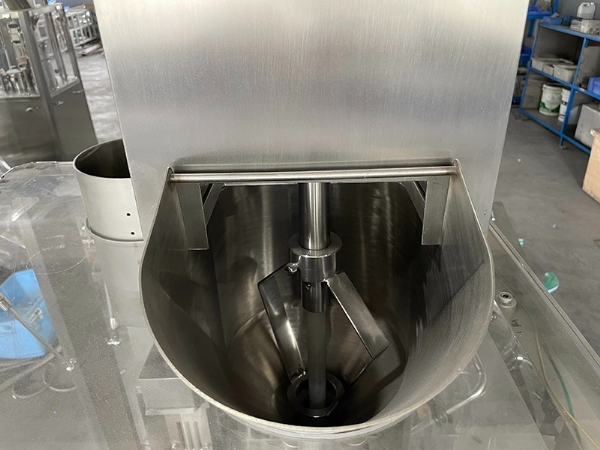

　　1、針對因流動性差的藥粉而造成裝量精度差異現象，該機裝有強迫下料裝置，從而提高了藥粉裝量精度。

　　2、該機適用于任何進口、國產達標的機制膠囊，空膠囊上機率不低于99.99%，裝藥上機率不低于99.95%，成品率不低于99.9%。

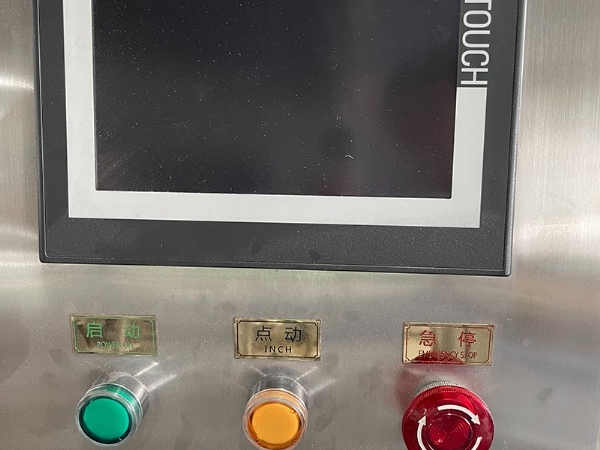

　　3、該設備控制系統采用PLC控制、人機界面，功能齊全。缺料缺囊及料道出現故障時，自動報警，自動停機，實時每粒計量和累計產量的顯示功能。

※NJP-3系列全自動膠囊充填機產品特點：

　　1、整機外形美觀、工藝精細，操作簡單、使用方便。

　　2、采用加大工作臺面，保證了該機運行的穩定性。所有與物料接觸部分均采用不銹鋼，與藥粉接觸部分零部件（1）、計量盤SUS316L；（2）、充填桿SUS316L；（3）、上、下模塊SUS316L；（4）、料斗SUS304；（5）、刮粉器、刮粉SUS304；（6）、密封圈等SUS316L。

　　3、電器均采用西門子；分度器采用潭子；雖增加了制造成本，但大大提高了設備的使用壽命與質量。

　　4、產品標準化，設備零部件可通用互換，更換模具便捷準確。

【NJP-3系列全自動膠囊充填機產品創新】

　　1、設計將充填底座為三維調節機構，充分解決了在生產工程中的漏粉問題，避免了計量盤與銅盤之間的摩擦現象，提高了裝量精度，延長了使用壽命。

　　2、該機所屬的凸輪均采用德瑪吉六軸聯動CNC數控加工中心一次成型。該機傳動部分凸輪采用40C鋼，表面氮化處理、氮化深度0.5--1.0mm，HR55-60；槽凸輪、平面槽凸輪：38CrMoAL淬綱、表面氮化處理、氮化深度 0.5--1.0mm、GRC55~60；導柱：Gcr15高頻淬火、深度0.7~1.0mm、HRC55~60 ；保證了配件不易磨損。

　　3、為了保證該機的潤滑性與配件的使用壽命，我公司在老的設備基礎上再增加一只自動油泵，使每個凸輪、齒輪都設有油管，可進行實時加油（加油為自動，時間、次數可調），省去了保養時間。

　　4、膠囊出料口增加了空壓機裝置，解決了膠囊在出料口因靜電堵塞在出料口而導致的問題。

　　5、改進了轉盤模具設計，采用直線無油軸承90只，提高了設備使用壽命。

　　6、加大了計量盤設計，從而提高了計量盤內粉流均勻度，改進了刮粉器機構，使計量盤每工位shou尾裝量和其他一致，控制裝量差異在±3%以內。

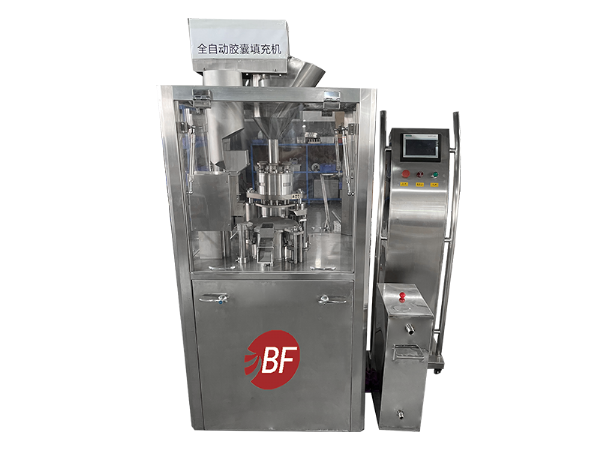

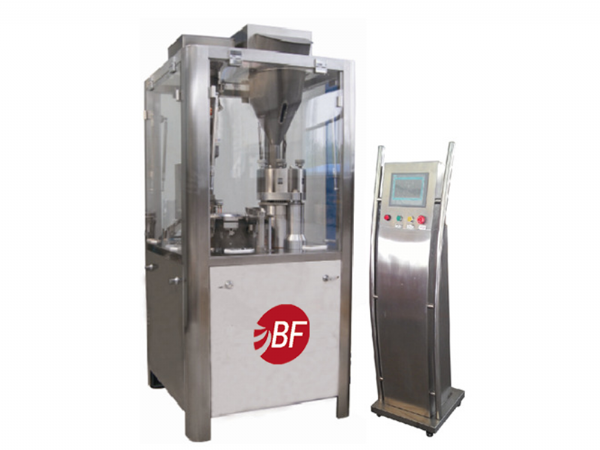

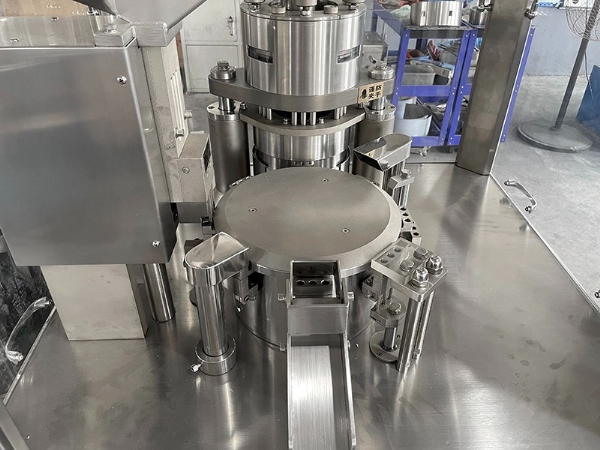

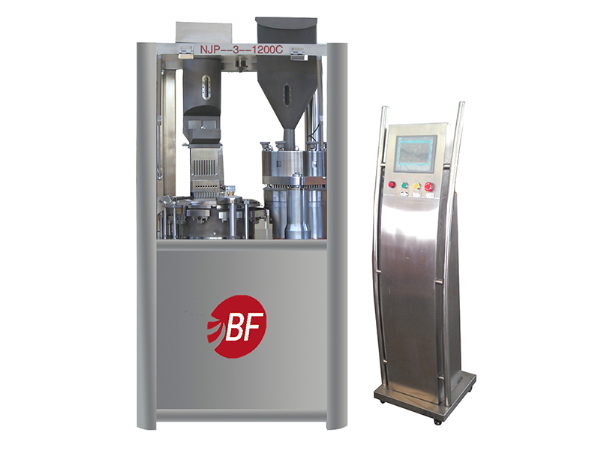

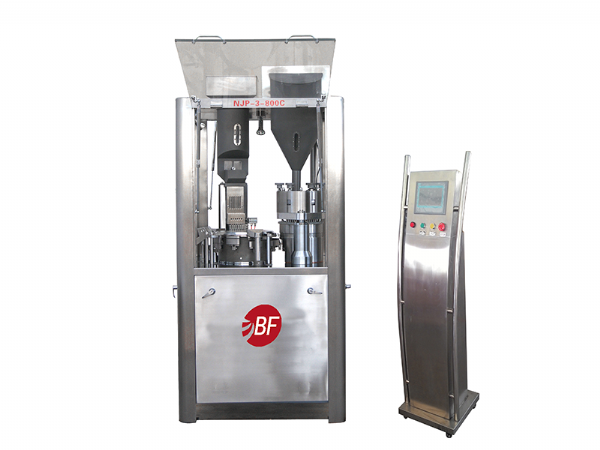

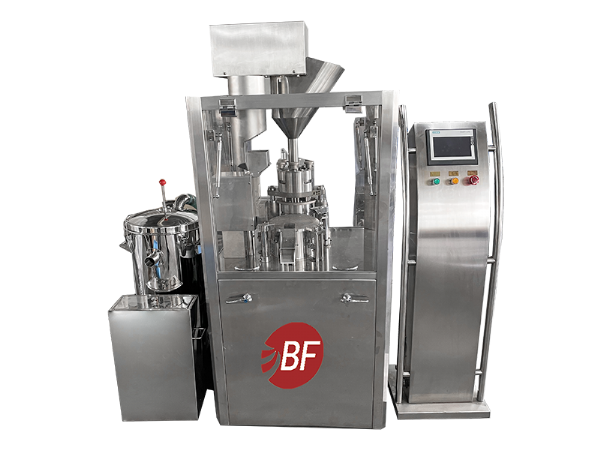

【產品細節圖】

【技術參數】

規格型號	NJP-3-200A/C (WJP-200A)	NJP3400A/C WJP-400A	NJP-3-600A/C WJP-600A	NJP-3-800A/C WJP-800A	NJP-3-1000A/C WJP-1000A	NJP-3-1200A/C WJP-1200A	NJP-3-2300A/C	NJP-3-3500A/C
產量	12000粒/小時	24000粒/小時	36000粒/小時	48000粒/小時	60000粒/小時	72000粒/小時	138000粒/小時	210000粒/小時
機器重量	800KG	800KG	900KG	1000KG	1100KG	1100KG	1500KG	2200KG
機器體積	715×805 ×1800	715×805 ×1800	840×960 ×1800	840×960 ×1800	910×980 ×1800	910×980 ×1800	1160×1250 ×1900	1170×1560 ×2000
電源	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz	380V/220V 50Hz
電機功率	電機1.1KW 真空0.75KW 吸塵1.1W	電機1.1KW 真空0.75KW 吸塵1.1W	電機1.5KW 真空1.1KW 吸塵2.2W	電機1.5KW 真空1.1KW 吸塵2.2W	電機1.5KW 真空2.2KW 吸塵2.2W	電機1.5KW 真空2.2KW 吸塵2.2W	電機2.2KW 真空2.2KW 吸塵3W	電機4.0KW 真空4.0KW 吸塵3.7W
孔數	2	3	5	6	8	9	18	25
真空	20m3/h-0.04-0.08Mpa	20m3/h-0.04-0.08Mpa	20m3/h-0.04-0.08Mpa	20m3/h-0.04-0.08Mpa	40m3/h-0.04-0.08Mpa	40m3/h-0.04-0.08Mpa	63m3/h-0.04-0.08Mpa	120m3/h-0.04-0.08Mpa
吸塵	17.6Kpa 180m3/h	17.6Kpa 180m3/h	17.6Kpa 180m3/h	17.6Kpa 180m3/h	24.5Kpa 210m3/h	24.5Kpa 210m3/h	24.5Kpa 210 m3/h	24.5Kpa 210m3/h
噪聲	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）	＜80DB（A）
上機率	空膠囊99.99% 滿膠囊99.95%	空膠囊99.99% 滿膠囊99.95%	空膠囊99.99% 滿膠囊99.95%	空膠囊99.99% 滿膠囊99.95%	空膠囊99.99% 滿膠囊99.95%	空膠囊99.99% 滿膠囊99.95%	空膠囊99.99% 滿膠囊99.95%	空膠囊99.99% 滿膠囊99.95%
適應膠囊	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#	00、0、1、2、3、4、5#
裝量差異	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%	±3%-±4%
